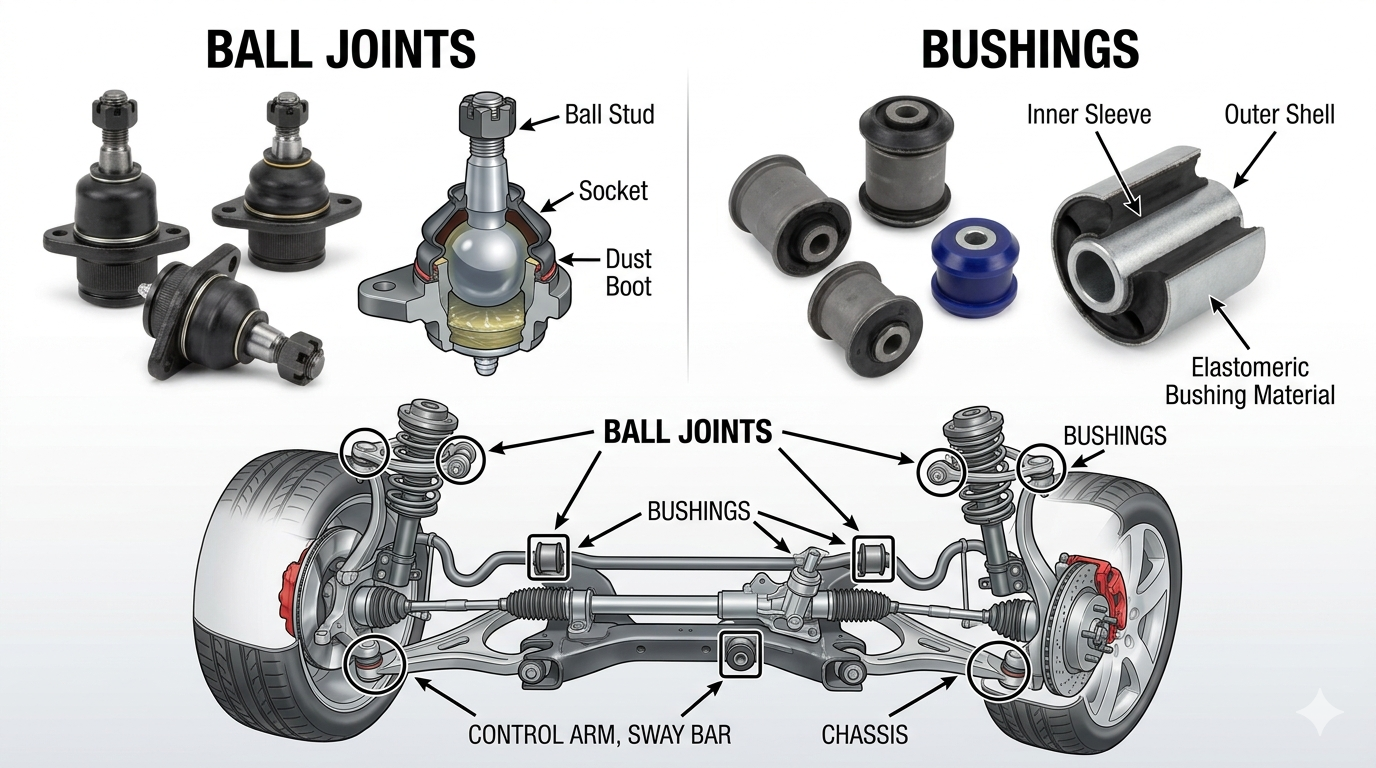

Bilyalı mafsallar ve burçlar Bir aracın süspansiyon ve direksiyon sistemindeki en kritik aşınma bileşenlerinden ikisidir. Bilyalı mafsallar tekerlek göbeğini süspansiyon kontrol kollarına bağlayan, hem dönme hem de açısal harekete izin veren küresel pivot noktalarıdır. Burçlar süspansiyon pivot noktalarında metal-metal temasını tamponlayan ve izole eden silindirik kauçuk veya poliüretan manşonlardır. Ölçülebilir bir oynama, çatlama veya gürültü veyataya çıktığında her ikisinin de değiştirilmesi gerekir; genellikle her 70.000 ila 150.000 mil sürüş koşullarına, malzeme kalitesine ve bakım sıklığına bağlı olarak. Yıpranmış göz ardı bilyeli mafsallar ve burçlar erken lastik aşınmasının, hizalama hatasının ve direksiyon hakimiyeti kaybının önde gelen nedenlerinden biridir.

Bilyeli mafsallar nelerdir? İşlev, Tasarım ve Konum

Bilyeli mafsal, hem yükü taşımak hem de aynı anda çok eksenli harekete izin vermek üzere tasarlanmış, yağlanmış bir soket muhafazasının içine yerleştirilmiş sertleştirilmiş çelik bilyeli saplamadan oluşan esnek bir pivottur. Bunu insanın kalça eklemi olarak düşünün; bağlanmadan veya konum doğruluğunu kaybetmeden birden fazla yönde serbestçe dönerken önemli bir ağırlığı desteklemelidir.

Tipik bir ön süspansiyon sisteminde her ön tekerlekte en az bir küresel mafsal - genellikle çift salıncaklı sistemlerde hem üst hem de alt bilyeli mafsal veya MacPherson payanda sistemlerinde tek bir alt bilyeli mafsal. Bağımsız çok bağlantılı tasarımlardaki arka süspansiyonlar tekerlek başına iki ila dört bilyeli mafsal .

Bilyeli mafsallar, konumlarına bağlı olarak iki farklı role sahiptir:

• Yük taşıyan bilyeli mafsallar Aracın ağırlığını taşıyın. MacPherson gergi kolu kurulumlarında, alt bilyeli mafsal tüm süspansiyon yükünü taşır ve yükün iki mafsala dağıtıldığı çift salıncaklı sistemlerdeki mafsallardan daha hızlı aşınır.
• Takipçi bilyeli mafsallar hareketi yönlendirir ancak minimum dikey yük taşır. Bunlar genellikle daha uzun ömürlüdür ancak arızaları direksiyon geometrisini etkilediğinden yine de inceleme gerektirir.

Modern sızdırmaz bilyeli mafsallar önceden yağlanır ve bakım gerektirmez. Ancak daha eski veya performans odaklı tasarımlar, her seferinde yağlanması gereken gres bağlantılarını (Zerk bağlantı parçaları) içerir. 15.000 ila 30.000 mil Servis ömrünü uzatmak için.

Burçlar Nelerdir? İşlev, Malzemeler ve Türler

Burç, şoku emmek, gürültüyü azaltmak ve pivot geometrisini korumak için bir süspansiyon veya direksiyon bileşenine preslenen, genellikle kauçuktan, poliüretandan veya performans uygulamalarında küresel yatak metalinden yapılmış silindirik bir astardır. İki metal süspansiyon parçasının birbirine karşı dönmesi veya esnemesi gereken yerlerde, metalin metale temasını önlemek için aralarına bir burç yerleştirilir.

Aşağıdakiler de dahil olmak üzere süspansiyon ve direksiyon sisteminin her yerinde burçlar bulunur:

• Kontrol kolu burçları — üst ve alt kontrol kollarının iç pivot noktalarında
• Sallanma çubuğu (stabilizatör çubuğu) burçları ve uç bağlantı burçları — viraj denge çubuğunun alt çerçeveye ve bağlantılara sabitlenmesi
• Dikme çubuğu burçları -germe/sıkıştırma çubuklarının arka pivotunda
• Arka kol burçları - arka çoklu bağlantılı ve yarı arka kol süspansiyonlarında
• Alt çerçeve burçları — tüm alt çerçevenin kasadan izole edilmesi
• Direksiyon rafı burçları — direksiyon kremayerinin alt şasiye montajı

Kauçuk ve Poliüretan Burçlar: Hangisi Daha İyi?

Kauçuk burçlar OEM standardıdır çünkü titreşimi ve yol gürültüsünü en etkili şekilde emerler , sınırda biraz belirsiz kullanım pahasına uyumlu bir sürüş sunuyor. Poliüretan burçlar daha serttir, boyutsal olarak daha stabildir ve yağa, ozona ve aşırı sıcaklıklara karşı daha dayanıklıdır; daha keskin direksiyon tepkisi ve daha uzun servis ömrü sağlar (genellikle Kauçuğa göre 2–3 kat daha uzun ) kabine artan NVH (Gürültü, Titreşim, Sertlik) iletimi pahasına.

Bilyalı Mafsallar ve Burçlar: Bir Bakışta Temel Farklılıklar

Başlık: Bilyeli mafsalların ve burçların işlev, malzeme, arıza belirtileri, kullanım ömrü ve değiştirme maliyeti dahil olmak üzere sekiz temel özellik üzerinden doğrudan karşılaştırması.

Aşınmış Bilyeli Mafsalların ve Burçların Uyarı İşaretleri

Bilyeli mafsalların ve burçların arızalandığının en erken uyarı işareti anormal gürültüdür; özellikle tümseklerin üzerinden geçerken veya düşük hızda dönüş sırasında ön süspansiyondan gelen tıkırtı, gıcırtı veya çarpma sesleri. Bilyeli mafsal arızası ile burç arızası arasındaki farkın erken tanınması, hem güvenlik tehlikelerini hem de lastiklerde, hizalamada ve direksiyon bileşenlerinde art arda hasar oluşmasını önler.

Aşınmış Bilyalı Mafsalların Belirtileri

• Tıkırdama veya gümbürtü sesi çukurlara, hız tümseklerine veya bozuk yol yüzeylerine çarptığınızda ön süspansiyondan - en güvenilir erken gösterge
• Gezinme veya belirsiz yönlendirme — araç, direksiyon müdahalesi olmadan ustalıkla sürükleniyor ve sürekli küçük düzeltmeler gerektiriyor
• Direksiyon titreşimi gevşek tekerlek geometrisinden kaynaklanan otoyol hızlarında, özellikle 50-70 mil/saat arasında
• Düzensiz veya tüylü lastik aşınması — tipik olarak ön lastiklerin iç veya dış kenarında, mafsal aşırı hareket ettikçe tekerlek kamber açısının dinamik olarak değiştiğini gösterir
• Görsel inceleme hatası: daha fazla 0,5 mm eksenel oynama or 1,5 mm radyal boşluk kadranlı göstergeyle ölçüldüğünde aşınmış bir bilyeli mafsalın derhal değiştirilmesi gerektiğini gösterir

Aşınmış Burçların Belirtileri

• Gıcırdıyor veya gıcırdıyor yavaş park manevraları sırasında veya tümsekler üzerinden ağırlık aktarıldığında süspansiyon pivot noktalarından - kauçuğun kuruması en yaygın nedendir
• Vurmak ya da tıkırdamak — tipik olarak bilyeli mafsal vuruşundan daha az keskindir; metal, bozulmuş bir burç aracılığıyla metale temas ettiğinden daha fazla içi boş bir ses duyulur
• Azaltılmış direksiyon keskinliği — yük altında kontrol kolu geometrisi değiştiği için araç "yüzer" veya yön değişikliklerinde belirsiz hissediyor
• Görünür çatlama veya yırtılma görsel alt takım incelemesi sırasında iç kontrol kolu pivot noktalarında görülebilen kauçuk burç malzemesi
• Fren dalışı veya aşırı vücut yuvarlanması — aşınmış sallanma çubuğu burçları ve uç bağlantıları, viraj denge çubuğunun izin verdiğinden daha fazla gövde yuvarlanmasına izin verir

Bilyeli Mafsalların ve Burçların İncelenmesi: Adım Adım Kılavuz

Uygun bir bilyeli mafsal ve burç muayenesi, süspansiyonun serbestçe asılı kalması için aracın güvenli bir şekilde kaldırılmasını gerektirir — Yük eklem boşluğunu maskelediğinden bu muayeneyi asla araç tekerlekleri üzerindeyken yapmayın.

Bilyalı Mafsal Muayenesi

1. Aracı kaldırın ve destekleyin Kriko şasinin altında durur (kontrol kollarının değil), böylece süspansiyon tamamen düşer.
2. Lastiğin üst ve alt kısmını kavrayın (saat 12 ve saat 6 konumları) ve sıkıca içeri ve dışarı doğru sallayın. Algılanabilir herhangi bir hareket, bilyeli mafsalın aşınmasına işaret eder - yük taşıyan mafsallar için, 0 mm oynama kabul edilebilir sınırdır çoğu OEM spesifikasyonunda.
3. Lastiği saat 9 ve 3 konumlarından tutun ve yana doğru sallayın. Bu konumdaki yan yana oynama, bilyeli mafsallardan ziyade tekerlek yatağının aşınmasına işaret eder.
4. Arama göstergesi kullanın Hassas ölçüm için: kontrol koluna takın ve probu bilyeli mafsal saplamasına karşı konumlandırın. Yukarıdaki herhangi bir okuma 0,5 mm eksenel veya 1,5 mm radyal genellikle değiştirilmesini gerektirir.
5. Toz bagajını inceleyin görsel olarak — yırtık veya eksik bir bot kirlenmeye neden olur ve iç aşınmayı hızla hızlandırır. Çoğu profesyonel denetim standardında yırtık bir bagaj tek başına değiştirme gerekçesidir.

Burç Muayenesi

1. Araç kaldırıldığında , erişilebilir tüm kontrol kolu, sallanma çubuğu ve arka kol burçlarını çatlak, yırtık veya ekstrüzyon (kauçuğun mahfazanın dışına sıkışması) açısından görsel olarak incelemek için parlak bir el feneri ve ayna kullanın.
2. Bir gözetleme çubuğu kullanın her bir burç konumunun yanındaki kontrol koluna yavaşça uygulanır. Şundan büyük hareket: 3–4 mm herhangi bir yönde olması burç arızasını gösterir.
3. Yağ kirliliğini kontrol edin — yağlı, şişmiş veya rengi solmuş kauçuk, burcun petrol ürünlerini (motor veya şanzımanın yakınında yaygın olarak bulunur) emdiğini ve bozulmayı önemli ölçüde hızlandırdığını gösterir.

Kauçuk ve Poliüretan Burçlar: Ayrıntılı Karşılaştırma

Başlık: Aracınız için doğru burç malzemesini seçmenize yardımcı olmak amacıyla OEM kauçuk burçlarla poliüretan burçların dokuz performans, dayanıklılık ve uygulama kriterine göre karşılaştırılması.

Rotil ve Burç Değişimi: Maliyet, İşçilik ve Neler Beklenmeli?

Tek bir süspansiyon servis ziyareti sırasında bilyeli mafsalların ve burçların birlikte değiştirilmesi, işçilik maliyetinden önemli ölçüde tasarruf sağlar , çünkü her iki bileşen de tekerleğin çıkarılmasını, süspansiyonun sökülmesini ve onarım sonrası hizalamayı gerektirir; bu işler neredeyse tamamen örtüşür.

Tipik Değiştirme Maliyetleri

• Bilyalı mafsalın değiştirilmesi (bir köşe): Çoğu binek otomobil için 150-350 ABD Doları parça ve işçilik. Ağır hizmet tipi kontrol kollarında preslenmiş bilyeli mafsallara sahip kamyonlar ve SUV'lar Köşe başına 300-600$ .
• Kumanda kolu burcunun değiştirilmesi: Burçların ayrı olarak değiştirilmesi durumunda kontrol kolu başına 80 ila 200 ABD Doları. Yeni burçların dışarı bastırılması ve preslenmesi bir hidrolik pres gerektirir; çoğu mağaza, burç değiştirme maliyeti, birçok modern araçta yaygın olan, monte edilmiş kol fiyatına yaklaştığında kontrol kolu grubunun tamamını değiştirir.
• Kontrol kolunun komple değiştirilmesi (montaj olarak kol bilyalı mafsal burçları): Çoğu araç için köşe başına 200-500 ABD Doları - hem bilyeli mafsallar hem de burçlar aynı anda aşındığında genellikle en ekonomik yoldur.
• Süspansiyon çalışmasından sonra dört tekerlek hizalaması: Ekle 80-150$ — Herhangi bir bilyeli mafsal veya kumanda kolu burcunun değiştirilmesinden sonra zorunludur.

Bilyalı Mafsalları ve Burçları Çiftler halinde Değiştirmeli misiniz?

Evet — her iki tarafı aynı anda değiştirmek standart profesyonel öneridir kilometre 80.000 mili aştığında veya araç 8 yaşından büyük olduğunda. Eşleşen kilometre performansı ve çevreye maruz kalma nedeniyle bileşenler benzer oranlarda aşınır. Yalnızca başarısız olan tarafın değiştirilmesi, karşı tarafın 12-18 ay içinde başarısız olma ihtimalini ortadan kaldırır ve aynı işçilik maliyetinin tekrarlanmasını gerektirir.

Rotil ve Burç Aşınmasını Hızlandıran Faktörler

Sürüş koşulları ve araç yükü, bilyeli mafsal ve burç ömrü üzerinde tek başına kilometreden daha büyük etkiye sahiptir — Engebeli kırsal yollarda 50.000 mil sürülen bir aracın süspansiyon aşınması, otoyolda 100.000 mil giden bir araçtan daha kötü olabilir.

• Bozuk veya asfaltsız yollar: Çukur darbeleri şok yüklere neden olur Normal yol yüklerinden 3–5 kat daha fazla bilyeli mafsallara. Tek bir ciddi çukur darbesi, bilya yuvasını deforme edebilir veya bozulmuş bir lastik burcu çatlatabilir.
• Ağır yükler veya çekme: Bir araca nominal GVWR değerinin üzerinde yük yüklemek, bilyeli mafsal yüklerini orantılı olarak artırır. Maksimum nominal kapasitede çekme, bilyeli mafsal ömrünü sürekli olarak tahminen azaltır %20–35 yüksüz kullanımla karşılaştırıldığında.
• Kaldırılmış süspansiyonlar: Süspansiyon kaldırma kitleri, CV aksı ve bilyeli mafsalın çalışma açılarını tasarım aralıklarının ötesine çıkararak aşınmayı önemli ölçüde hızlandırır ve çoğu zaman bilyeli mafsal ömrünü kısaltır. 30.000–50.000 mil ağır kaldırılmış kamyonlarda.
• İhmal edilen hizalama: Yanlış hizalama, bilyeli mafsallarda eşit olmayan yan yüklemeye ve burçlarda anormal esnek gerilime neden olur. Sadece bir araç 0,5° fazla kamber iç bilyeli mafsal aşınmasını %40'a kadar hızlandırabilir.
• Yırtık toz çizmeler: Bilyeli mafsal veya burç üzerindeki koruyucu kılıf yırtıldığında, kir, çakıl ve su girişi hemen başlar. Bilyeli mafsal yuvasındaki kirlenmiş gres, yuva kaplamasını aşındırarak, yıllar süren kullanım ömrünü kısaltır. aylar .
• Tuz ve korozyon ortamları: Kış iklimlerinde yol tuzu, bilyeli mafsal yuvaları ile kontrol kolları arasına nüfuz ederek bileşenleri yakalar ve sonunda mafsal yuvasının kendisini tehlikeye sokan dış korozyonu hızlandırır.

Arızalı Bilyeli Mafsalların Gözardı Edilmesinin Sonucu: Bir Güvenlik Perspektifi

Tamamen arızalı bir bilyeli mafsal (sapmanın soketten ayrıldığı yer) direksiyon ve tekerlek kontrolünün anında ve tamamen kaybolmasına neden olur Ulusal Karayolu Trafik Güvenliği İdaresi'nin (NHTSA) yıkıcı bir güvenlik hatası olarak sınıflandırdığı olay. Alt bilye ayrıldığında tekerlek içe doğru çöker (negatif kamber arızası), mil düşer ve aracın o köşede direksiyon veya fren yetkisi kalmaz.

NHTSA verileri şunu gösteriyor: süspansiyon bileşeni arızaları - bilyeli mafsallar dahil - yaklaşık olarak hesaplayın Yılda 5.000 motorlu taşıt kazası Amerika Birleşik Devletleri'nde. Performansı kademeli olarak düşüren burç arızasından farklı olarak, bilyeli mafsal arızası, ilk tıkanıklık aşamasından sonra ani ve başka bir uyarı gerektirmeden gerçekleşebilir.

Pratik güvenlik kuralı: Yük taşıyan bilyeli mafsaldaki ölçülebilir herhangi bir oynama, derhal değiştirilme gerekçesidir . Aşınmış yük taşıyan bilyeli mafsallar için kabul edilebilir bir "izleme ve sürüş" eşiği yoktur.

Rotil ve Burçlar Hakkında Sıkça Sorulan Sorular

Sonuç: Rotil ve Burç Sağlığına Öncelik Vermek Tartışmaya Açık Değildir

Bilyalı mafsallar ve burçlar work as a system — ikisinden biri bozulduğunda diğeri bunu telafi etmek zorunda kalır ve bu da tüm süspansiyonun aşınmasını hızlandırır. Bunları ayrı, bağımsız konular olarak ele almak, eksik onarımlara, tekrarlanan hizalamalara ve sürekli lastik aşınmasına yol açar.

Pratik çözüm: incelemek bilyeli mafsallar ve burçlar her lastik dönüşünde (her 5.000-7.500 milde), aks çiftlerindeki aşınmış bileşenleri değiştirin, her zaman dört tekerlek hizalaması ile süspansiyon çalışmasını takip edin ve aracınızın kullanım durumuna uygun bileşen kalitesini seçin - konfor odaklı günlük sürücüler için OEM kauçuk, performans veya ağır hizmet uygulamaları için poliüretan.

Her ikisini de içeren eksiksiz bir ön süspansiyon yenilemesi bilyeli mafsallar ve burçlar — çoğu binek araç için genellikle 600 ila 1.200 ABD Doları tutarında bir maliyete sahiptir ve 80.000 milin ötesinde herhangi bir araçta hem güvenliği hem de sürüş dinamiklerini eski haline getirmek için mevcut en yüksek etkili bakım yatırımlarından birini temsil eder.
